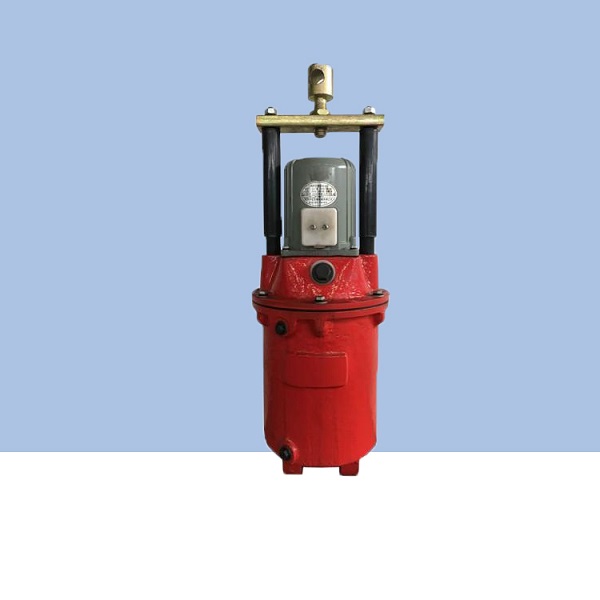

YT1系列电力液压推动器（以下简称推动器），适用于AC50Hz、380V网路，主要作为块式制动器的

松闸使用。也可通过各种形式的杠杆装置作出各种不同的运动。其中MYT1B—320Z/15是专为矿用绞车设计的。

一、使用条件

1、海拔高度不超过1000m；

2、周围介质温度不高于+40℃、不低于—25℃；

3、空气相对湿度不大于85%；

4、无剧烈震动和强烈

三、结构及工作原理

推动器主要由三部分组成：电动机、液压泵和液压缸。电动机轴是空心的，通过联轴节与方轴联结，方

轴端部装离心叶轮。当推杆动作时，方轴在空心的电动机轴中上下滑动，传递扭矩。

当电动机通电时，带动叶轮旋转，将油液强行压入活塞底部，迫使活塞上升，带动推杆上升。断电时，

叶轮停止旋转，活塞在自身重力或弹簧力的作用下恢复原位。

四、技术数据（表2）及外形尺寸（表3、表4）

五、安装使用和维修

1、推动器的安装外形尺寸见图及表3、表4

2、使用前检查推动器铭牌上技术数据是否与所需技术数据相符合。

3、使用推动器前，应清除推动器外表油垢，然后从盖上注油孔注入符合下表1的油液。接通电源，检查叶轮是否灵活转动，推杆及活塞是否有卡滞现象。

4、在安装制动器时，将推动器下部安装孔连接于制动器基座上，连杆与制动器角杠杆连接。

5、将电动机的引出线于外部电源连接。

6、推动器在使用时应注意：

（1）定期加油；

（2）注意油的清洁，在必要时更换油液；

（3）叶轮旋转是否灵活；
