上海江鹿泵业制造有限公司

双相2205#不锈钢卧式自吸排污泵100ZW100-30P
产品价格：面议
注意：平台不涉及线上交易，具体价格以实际采购合同为准。
品 牌：江鹿
产品规格：无
产品型号：无
发货期限：自买家付款之日起 20 天内发货
所在地：上海 奉贤区
人气： 已有 1351 人关注
更新时间：2019-11-02 15:07

普通会员供应商信息

?
  • 企业认证：
  • 联系人：杨艳霞(女士)
  • 电话：021-51602927
  • 手机：13857786416
  • 地址：上海市奉贤区
  • 联系我时,请告知来自全球起重机械网,将会给你95折优惠，谢谢！
产品详情
产品名称：卧式自吸排污泵
产品类别：排污泵
产品材质：双相不锈钢2205或2507
产品概述

      ZW型系列自吸式无堵塞排污泵(简称自吸排污泵)，很多时候人们又叫它：自吸污水泵，叫它这名字是因为该泵集强自吸和无堵塞排污于一身，同时还采用轴向回流的形式，还可以通过泵体叶轮流道的独特设计，正是由于这样的设计让它可以像自吸清水泵一样，不用安装底阀和灌引水，又可吸排含大颗粒固体和长纤维杂质。

      ZW系列自吸无堵塞排污泵又称固液泵或杂质泵。具有结构简单，自吸性能好，自吸高度可达5m，吸程达到7米左右，排污能力强，高效节能，且使用维修方便（完全可替代WQ、QW潜污泵）等特点。

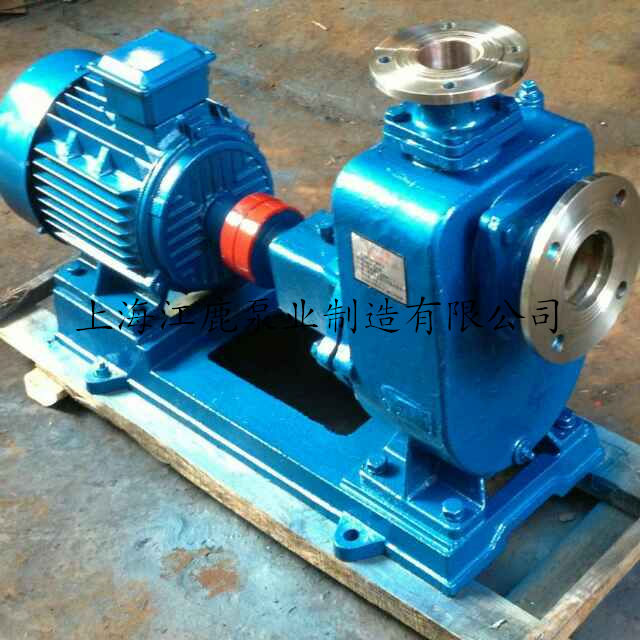

微信图片_20190323152226_副本

型号意义

例子：ZW
ZW——表示自吸式无堵塞排污泵
80——表示吸入口径（mm）
40——表示流量（m3/h）
16——表示扬程（m）
4——表示配套功率（kw）


产品特点

■  采用双叶片叶轮结构，大大提高了污物的通过能力；

■  机械密封采用新型磨檫副，并长期处入油室内运行；

■  整体结构紧凑、体积小、燥声小、节能效果显著，检修方便，方便用户更换；

■  自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；

■  可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；

■  能够在设计范围内使用，而保证电机不会过载；

■  该泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支。

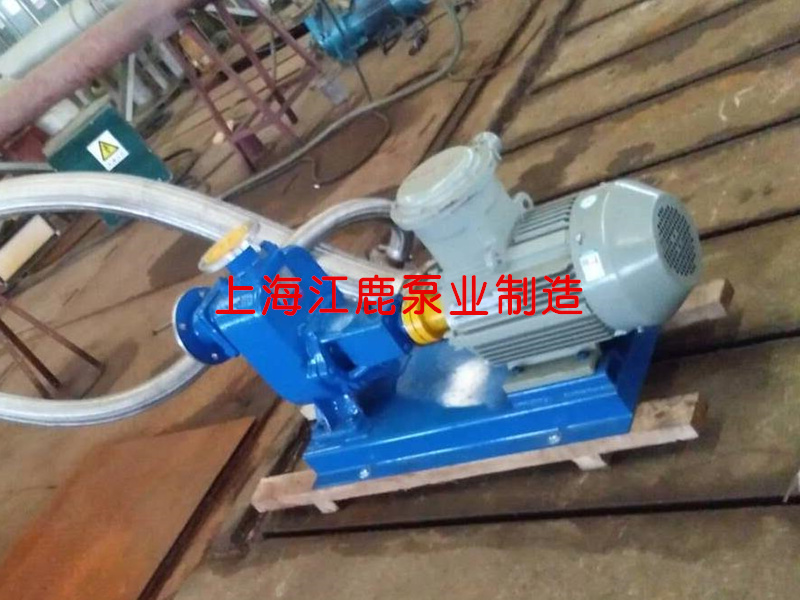

1193746_1531366697


适用范围

ZW型系列自吸式无堵塞排污泵供输送带颗粒的污水，污物，也可用于抽吸清水及带弱腐蚀性介质。广泛应用于工厂排污、商业废水排放、住宅区污水站、城市污水处理厂派水系统、医院、宾馆的污水排放、建筑工地、市政工程、矿山配套附机、农村沼气池、农田灌溉等行业。它是目前国内抽送含固体颗粒及纤维污物、浆料和混合悬浮等介质较为理想的杂质泵。


结构及工作原理

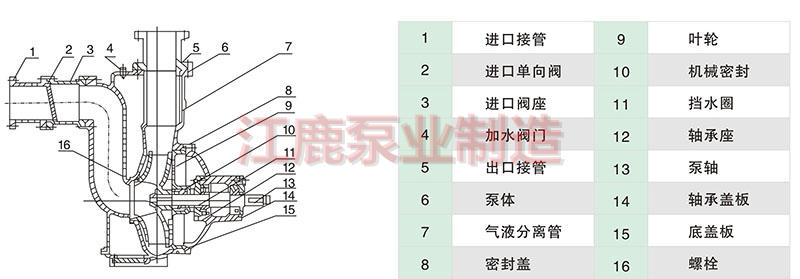

ZW自吸泵结构图

1、ZW型自吸式无堵塞排污泵结构：主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口单向阀、气液分离管、加水阀门、进、排接管等组成。

2、ZW型自吸式排污泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向加流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，有关当局内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。


使用条件

1、环境温度≤50℃，相对湿度<95%，介质温度≤80℃，特殊要求可达200℃。
2、介质PH值铸铁材质为6--9级，不锈钢为2-13。
3、自吸排污泵输送介质重度不超过1240千克/m3。
4、自吸高度不能超过规定值4.5-5.5米，吸入管长度为≤10米为合适。
5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。
注：在选型或安装使用前务必使泵实际使用条件符合以上条款，确保产品的正确使用！


主要技术参数

流量：5-2200m3/h；
扬程：5-80m；
电机功率：1.5-132KW；
转速：750-960r/min、r/min；
口径：25-450mm；
介质温度：≤100℃；
自吸高度：4.5-6.0m。

使用注意事项：
1、严禁泵腔内无液空转；
2、检查电机转向是否正确，严禁长时间倒转；
3、禁止泵在汽蚀状态下长期运行；
4、进水管必须严格密封不得漏水、漏气；
5、严禁在低场程、大流量工况下电机长时间超负荷运行。


ZW卧式自吸排污泵性能参数：


型号

流量Q
(m3/h)

扬程
(m)

电机功率
(KW)

转速
(r/min)

25ZW8-15

8

15

1.5

2900

32ZW10-20

10

20

2.2

2900

32ZW20-12

20

12

2.2

2900

40ZW20-12

20

12

2.2

2900

40ZW10-20

10

20

2.2

2900

40ZW15-30

15

30

3

2900

50ZW10-20

10

20

2.2

2900

50ZW20-12

20

12

2.2

2900

50ZW15-30

15

30

3

2900

65ZW30-18

30

18

4

1450

65ZW20-30

20

30

5.5

2900

65ZW15-30

15

30

3

2900

65ZW20-14

20

14

2.2

2900

65ZW25-40

25

40

7.5

2900

65ZW30-50

30

50

11

2900

80ZW40-16

40

16

4

1450

80ZW40-50

40

50

18.5

2900

80ZW65-25

65

25

7.5

2900

80ZW80-35

80

35

15

2900

80ZW50-60

50

60

22

2900

100ZW100-15

100

15

7.5

1450

100ZW80-20

80

20

7.5

1450

100ZW100-20

100

20

11

1450

100ZW100-30

100

30

22

2900

100ZW80-60

80

60

37

2900

100ZW80-80

80

80

45

2900

125ZW120-20

120

20

15

1450

125ZW200-15

200

15

15

1450

150ZW200-15

200

15

15

1450

150ZW250-25

250

25

45

2900

200ZW280-14

280

14

22

1450

200ZW300-18

300

18

37

1450

200ZW280-28

280

28

55

1450

250ZW420-20

420

20

55

1450

300ZW800-14

800

14

55

1450
　上海江鹿泵业制造有限公司主要产品系列有：ZW系列自吸排污泵，ZX系列化工泵、清水泵，CYZ系列自吸离心油泵，ISG立式、ISW卧式系列管道离心泵，G型螺杆泵，QW、GW、YW、LW系列无堵塞排污泵，QBK气动、DBY电动系列隔膜泵，CQ、CQB系列磁力驱动泵，ZCQ系列自吸磁力泵，CQB-F氟塑料磁力泵，IS清水、IR热水、IH防腐系列离心泵。不锈钢耐腐泵，塑料泵。GDL、CDLF系列多级泵和生活给排水设备、泵阀品种多样，产品广泛应用于石化、冶金、电力、造纸、食品、饮料、制药、城建、污水处理、消防设施、
