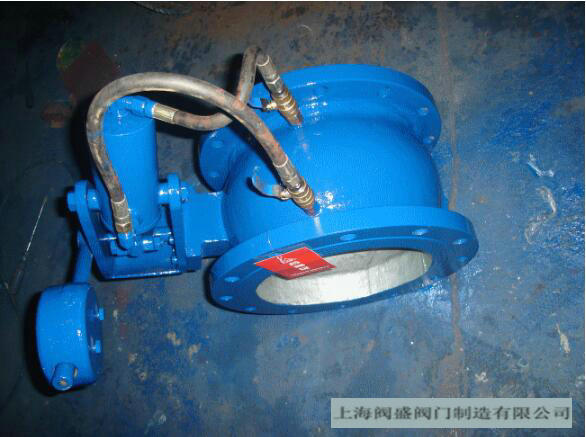

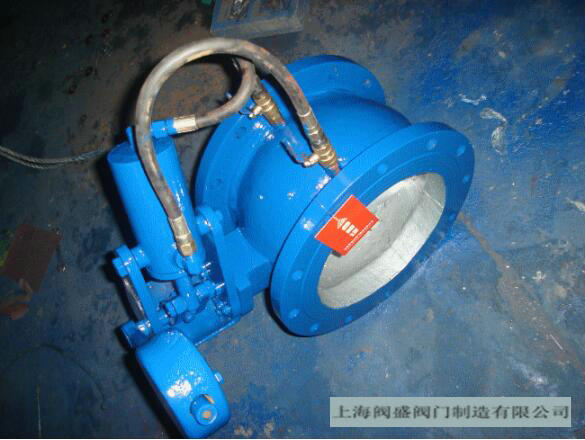

一、双重密封液力自动阀用途概述

BFDZ702X/HR双重密封液力自动阀是本公司自行设计开发成功的新一代高技术阀门，具有电动闸阀截止阀及水锤消除器多功能于一体，起到了?；に眉肮芡低嘲踩貌返某晒ρ兄铺畈沽斯谧远潘低车母咝枨?，特别适用于远程控制系统站管网。

二、双重密封液力自动阀主要特点

1、流阻小，其流阻系数为0.1-0.7，节能效果显著。

2、消除水锤可靠，缓闭装置与主阀板联锁启闭，自动实现速闭，不受水泵实际流量和扬程变化的影响，不需计算速闭时间，不需专业人员现场调整，无需电器元件和外接动力，故障点少。

3、密封副摩擦力矩极小，采用斜置密封副三维偏心结构，椭圆形阀板被斜置成75°，它缩短了密封圆浮距离，降低限摩擦力矩，达到良好的密封效果。

4、密封可靠、零泄漏，采用国内外首创的软硬双重密封结构，其中软硬密封副具有防泥沙和压力自动补偿功能，以**小的摩擦力矩，达到良好的密封效果。

5、实现关阀启泵，启泵后该阀进口压力要达到预定值后，阀门才开启，可达到**小启泵电流，确保电机和电控设施安全。

6、操作维护简单，只需开启或关闭水泵机组电源，阀门即按照水泵操作规程自动完成整个过程，液压缸内的零件检修可在机器正常工作的同时进行，关键零件均选用**材料。

7、占地空间小，降低土建成本。

三、双重密封液力自动阀工作原理

本阀主要由阀体、蝶板、调节阀、缓冲液压缸等组成。外部由调节阀连接。当水泵启动时，阀板在进口端水力和驱动液压缸下腔水力作用下缓慢开启至全开。关闭时介质回流推动阀板和活塞上腔回水压力的作用下迅速关闭90%截断大部分水流，再由缓闭液压缸阻尼进行缓闭，减弱回水压力的冲击，消除破坏性水锤。

四、双重密封液力自动阀技术参数

1、公称压力：1.0Mpa、１.6Mpa、2.5Mpa
2、壳体试验压力：P=1.5PN
3、密封试验压力：P=1.1PN
4、适用介质：水
5、适用温度：0℃～80℃
